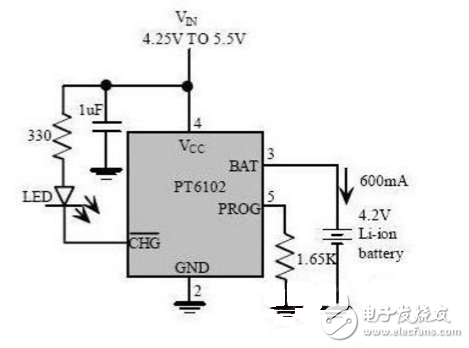

如何用PT6102設計4.2v鋰電池充電電路？

　　鋰電池是一類由鋰金屬或鋰合金為負極材料、使用非水電解質溶液的電池。最早出現的鋰電池來自于偉大的發明家愛迪生，使用以下反應：Li+MnO2=LiMnO2該反應為氧化還原反應，放電。由于鋰金屬的化學特性非常活潑，使得鋰金屬的加工、保存、使用，對環境要求非常高。所以，鋰電池長期沒有得到應用。現在鋰電池已經成為了主流。

　　PT6102是一款高度集成的單節鋰離子電池充電器，較少的外部元件數目使得它非常適合于便攜式應用。內部集成功率管，不需要外部檢測電阻和防倒灌二極管。充電電流通過外部電阻進行設置，充電結束電壓固定在4.2V。熱反饋可以自動調節充電電流，可以在大功率或高環境溫度下對芯片加以保護PT6102分三個階段對電流進行充電：當電池電壓低于2.9V時是涓流充電，當電池電壓大于2.9V時是恒流充電，并且涓流充電電流是恒流充電電流的1/10，當電池電壓到4.2V時進行恒壓充電，在恒壓充電過程中，充電電流逐漸減少，當減少到恒流充電電流的1/10時，結束充電過程。
